Объём ресивера, л

Производительность, л/мин

FUBAG B5200B/200 CT4

Объём ресивера, л: 200
Производительность, л/мин: 530
Напряжение, В: 380

FUBAG B6800B/200 CT5

Объём ресивера, л: 200
Производительность, л/мин: 690
Напряжение, В: 380

Компрессоры

Безмасляные коаксиальные компрессоры

Отличный выбор для работ в мастерских, гараже, дома.
Подходят для различного пневмоинструмента. Пневматическая головка изготовлена из алюминия, имеет рёбра охлаждения, что способствует эффективному отводу тепла. Встроенный воздушный фильтр очищает всасываемый воздух, что продлевает ресурс компрессора. Оборудованы реле давления для автоматического запуска двигателя и механизмом регулировки давления на выходе.

Все Безмасляные коаксиальные компрессоры

Информация о товарной группе

  • Компрессорное оборудование FUBAG

    Учитывая то, что многие производства в Европе и в России постоянно повышают планку своих потребностей в производительности сжатого воздуха, компания FUBAG продолжает модернизировать и расширять ассортимент компрессорного оборудования и пневмоинструмента.

    Благодаря применению собственных ноу-хау и высокому технологическому уровню исполнения компрессоры FUBAG обладают повышенной надежностью, увеличенным сроком службы и обеспечивают высокое качество работы.


  • ВЫСОКОЕ КАЧЕСТВО СБОРКИ

    Сборка производится на полностью автоматизированных линиях со 100%-ным контролем качества на всех этапах производства и приемочного тестирования, включающего:

     • проверку конструкционных параметров (испытание высоким напряжением, тестирование заземления, проверка отсутствия утечки воздуха и др.);

     • проверку комплектации;

     • проверку упаковки и маркировки.

    Все комплектующие проверяются отделом технического контроля перед их отправкой на производственные линии.


  • СОВРЕМЕННАЯ КОНСТРУКЦИЯ

    Обеспечивает повышенные эксплуатационные характеристики и высокий КПД работы компрессора за счет:

    • алюминиевых головок с увеличенными ребрами охлаждения для эффективной теплоотдачи;

    • динамически сбалансированного вала из литого чугуна;

    • пластин клапанов из износостойкой нержавеющей стали;

    • двигателя с теплозащитой и автоматическим повторным пуском для интенсивной продолжительной работы;

    • воздушного фильтра улучшенной конструкции.


  • ШАГ 1. ВЫБОР ТИПА КОМПРЕССОРА

    ПОРШНЕВЫЕ КОМПРЕССОРЫ

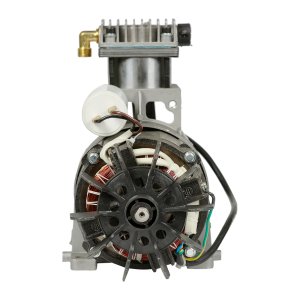

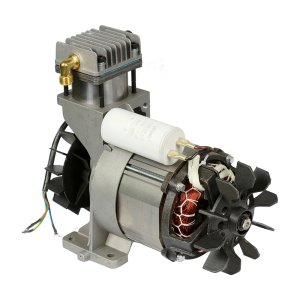

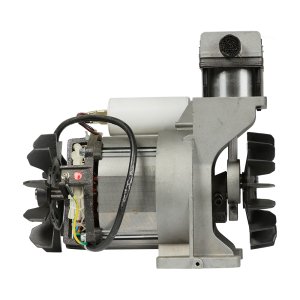

    Безмасляный коаксиальный компрессор
    В безмасляных коаксиальных компрессорах поршневая группа изготовлена с использованием специальных материалов, уменьшающих коэффициент трения. Простая конструкция прямого привода обеспечивает низкую стоимость. Дают на выходе чистый воздух. Стоят недорого. Не рассчитаны на длительные нагрузки. Имеют ограниченный ресурс.

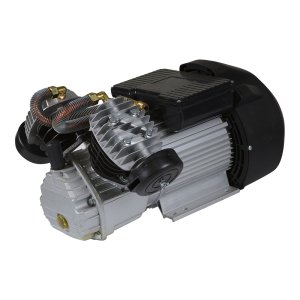

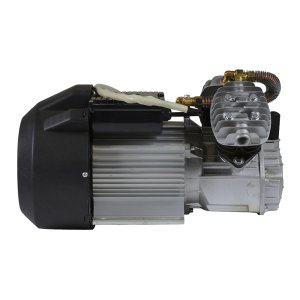

    Масляный коаксиальный компрессор
    В масляных коаксиальных компрессорах все внутренние детали поршневой группы смазываются маслом. Масло образует пленку между движущимися частями, которая предотвращает прямой контакт «металл-металл». Производительные. Легкие в управлении и обслуживании. Требуют поддержания уровня масла. Предназначены для периодического использования.

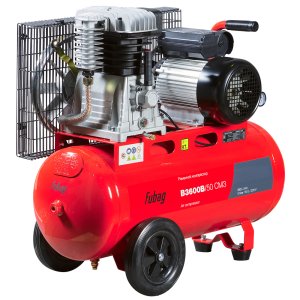

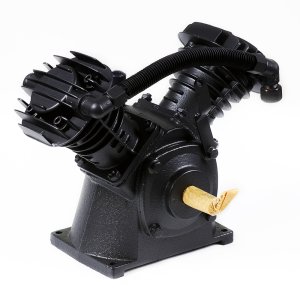

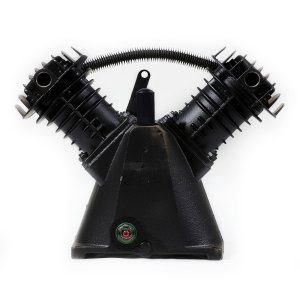

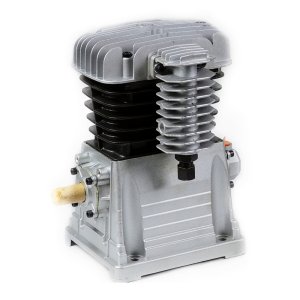

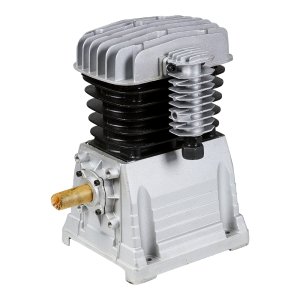

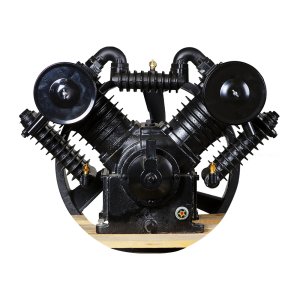

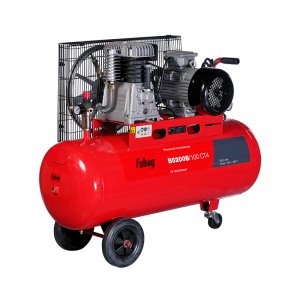

    Ременной компрессор

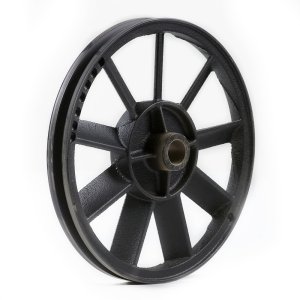

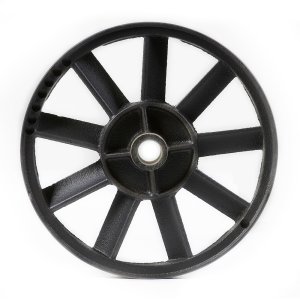

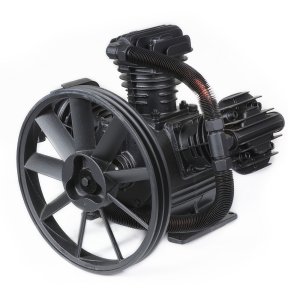

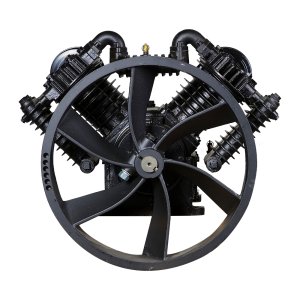

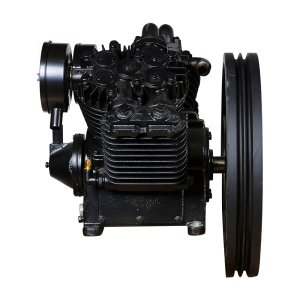

    В ременных компрессорах используется ременной привод от электродвигателя к шкиву, вращающему маховик компрессорной головки. Маховик позволяет компрессорной головке работать с меньшей частотой, чем двигатель, что увеличивает ее ресурс. Маховик также используется для воздушного охлаждения компрессорной головки во время работы. Имеют повышенный ресурс. Имеют высокий КПД. Высокий уровень шума.


    ВИНТОВЫЕ КОМПРЕССОРЫ
    Винтовой компрессор нагнетает воздух последовательно посредством винтовой пары, которая вращается в резервуаре с маслом. Это обеспечивает низкий коэффициент трения и эффективный теплоотвод от рабочей зоны. Масляный клин создает отличные условия для сжатия воздуха. Обеспечивают круглосуточный режим работы. Высокопроизводительные, малошумные. Высокие первоначальные инвестиции.



  • ШАГ 2. РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ КОМПРЕССОРА

    В паспорте компрессора обычно указывается производительность на входе. Это значение нужно умножить на КПД.

    Для поршневых коаксиальных компрессоров КПД ~ 0,65.

    Для поршневых ременных компрессоров КПД ~ 0,75.

    Для винтовых компрессоров КПД ~ 0,95.

    Производительность компрессора = Паспортная производительность на входе * КПД.

    Определите, какой из планируемых к подключению пневмоинструментов имеет максимальную производительность (указана в паспорте изделия). К значению максимальной паспортной производительности нужно прибавить 20% необходимого запаса.

    ПРОИЗВОДИТЕЛЬНОСТЬ КОМПРЕССОРА ДОЛЖНА БЫТЬ БОЛЬШЕ, ЧЕМ ПРОИЗВОДИТЕЛЬНОСТЬ ПНЕВМОИНСТРУМЕНТА.



  • ШАГ 3. ОПРЕДЕЛЕНИЕ НЕОБХОДИМОГО РАБОЧЕГО ДАВЛЕНИЯ

    Накачав воздух до максимального рабочего давления (Pmax), компрессор отключается. Повторный запуск происходит после падения давления до уровня давления включения (Pmin). Разница между Pmax и Pmin, как правило, составляет 2 бара. То есть у компрессоров с Pmax = 8 и 10 бар, Pmin, как правило, составляет 6 и 8 бар соответственно.


    Pmin= Pmax – 2 бара


    Pmin компрессора должно быть больше необходимого давления для пневмоинструмента. Давление, необходимое для нормальной работы, указано в паспорте пневмоинструмента.




  • ШАГ 4. ВЫБОР РАЗМЕРА РЕСИВЕРА

    Одной из основных функций ресивера является снижение частоты перезапуска компрессора и предоставление времени для остывания компрессорной головки.


    Коаксиальные компрессоры обычно имеют ресиверы объемом 24/50 л, ременные компрессоры – 50/100 л. Мощные ременные компрессоры, используемые на производстве, имеют ресиверы 270/500 л. Если есть возможность, предпочтительнее выбрать больший объем ресивера. Ресивер увеличенного объема лучше снижает пульсацию давления воздуха, позволяет выдерживать большие пиковые нагрузки, делает систему подачи воздуха более гибкой к разным режимам работы.


    ПО ВОЗМОЖНОСТИ НУЖНО ВЫБИРАТЬ РЕСИВЕР БОЛЬШЕГО РАЗМЕРА.




  • ДОМАШНЯЯ ТВОРЧЕСКАЯ МАСТЕРСКАЯ






    МАКСИМАЛЬНЫЕ ТРЕБОВАНИЯ ПО ПРОИЗВОДИТЕЛЬНОСТИ – У ПНЕВМОШЛИФМАШИНЫ.


    Расчет нужной производительности компрессора будет производиться по ней: 103 л/мин + 20% = 123,6 л/мин

    123,6 л/мин – необходимая производительность пневмоинструмента.


    Использовать компрессор планируется периодически, поэтому рассматриваются коаксиальные компрессоры с КПД = 0,65.

    Расчет производительности компрессора на входе:
    123,6 ÷ 0,65 = 190,15 л/мин.

    Требуемое давление компрессора – 8 бар, так как необходимо давление – 6 бар – для пневмошлифмашины.


    ТРЕБОВАНИЯ К КОМПРЕССОРУ: давление – 8 бар, производительность – не меньше 190 л/мин.


    ВЫБОР: ЛЮБОЙ ИЗ КОАКСИАЛЬНЫХ КОМПРЕССОРОВ FUBAG, НАЧИНАЯ С OL231/24 CM2.




  • РЕКОНСТРУКЦИЯ ЧАСТНОГО ДОМА






    МАКСИМАЛЬНЫЕ ТРЕБОВАНИЯ  ПО ПРОИЗВОДИТЕЛЬНОСТИ – У ПНЕВМОШЛИФМАШИНЫ.

    Расчет нужной производительности компрессора будет производиться по ней: 184 л/мин + 20% = 220,8 л/мин

    220,8 л/мин – необходимая производительность пневмоинструмента.

    Использовать компрессор планируется интенсивно, поэтому рассматриваются ременные компрессоры с КПД = 0,75.

    Расчет производительности компрессора на входе:
    220,8 ÷ 0,75 = 294,4 л/мин.

    Требуемое давление компрессора – 8,3 бар, так как необходимо давление – 6,3 бар – для пневмодрели и пневмошлифмашины.

    ТРЕБОВАНИЯ К КОМПРЕССОРУ: давление – 10 бар, производительность – не меньше 295 л/мин.

    ВЫБОР:КОМПРЕССОР FUBAG B2800B/50 CM3.
