MIG-MAG сварка

Ток в режиме MMA, A

Ток в режиме MIG/MAG, A

Ток в режиме TIG, A

FUBAG INMIG 200 Plus

Напряжение холостого хода, В: 65
Сварочный ток в режиме MIG/MAG, A: 20-200
Диапазон сварочного тока в режиме ММА, A: 20-170

Сварочное оборудование

Выбор профессионала!

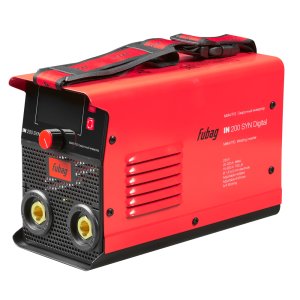

Сварочные инверторы серии IN

Однофазные сварочные инверторы серии IN специально разработаны для профессиональных строительных, монтажных и ремонтных работ различной степени сложности.
Предназначены для высококачественной сварки низкоуглеродистых сталей, низколегированных, нержавеющих сталей, чугуна и т.п.
Благодаря уникально малой массе и габаритам успешно применяются для работ в труднодоступных местах. Используемые электроды – с основным и рутиловым покрытием.

Все Сварочные инверторы серии IN

Информация о товарной группе

  • Сварочное оборудование Fubag

    Благодаря высокому технологическому уровню исполнения, использованию инновационных технологий и качеству немецкого производителя, сварочное оборудование FUBAG отвечает самым высоким запросам профессионалов.

    Значительный ассортимент сварочной техники FUBAG позволяет выбрать сварочный аппарат, соответствующий различным задачам профессионального пользователя и обеспечить выполнение сварочных работ на высоком уровне.

    Сварочное оборудование FUBAG имеет международный сертификат соответствия TUV-CERT экспертной группы TUV Rheinland Industrie Service.



  • Protec 400

    Защита от включения однофазных инверторов FUBAG в сеть с напряжением 380 В.

  • Аксессуары собственного производства

    Сварочная программа FUBAG помимо самих аппаратов включает широкий ассортимент масок сварщика, сварочных горелок, наборов для TIG-сварки и других аксессуаров, делающих работу сварщика максимально эффективной, комфортной и безопасной.

  • Простота и удобство в работе благодаря встроенным функциям

    Инверторы FUBAG оснащены функциями Hot Start, Arc Force и Anti Stick, которые обеспечивают простой поджиг и высокую стабильность дуги.

  • Устойчивость к колебаниям в сети

    За счет наличия блока автокомпенсации входного напряжения, инверторы ММА FUBAG имеют повышенную устойчивость к колебаниям напряжения в сети в пределах от 130 до 265 А.

При выборе сварочного аппарата в первую очередь нужно определить, как будет использоваться сварочный аппарат и какой результат ожидается: качество шва, производительность, возможность мобильного использования в трудно доступных местах или соответствие другим специфическим требованиям.

Наиболее производительным методом является полуавтоматическая сварка в среде защитного газа MIG/MAG. Это самый распространенный на сегодня вид сварки в Европе.

При необходимости проведения сварки в труднодоступных местах, аппарат должен быть мобильным и простым в использовании. В этом случае аппарат должен варить методом MMA, т.е. штучными электродами с покрытием.

Если главное – не скорость работы, а высокое качество сварного соединения, рекомендуется обратить внимание на аппараты, которые варят методом TIG.

Метод сварки Настройка параметров сварки MMA TIG MIG/MAG
Высокие требования к качеству шва Тонкая настройка парамаетров с помощью микропроцессорной панели управления Инверторы IN 176, IN 206 LVP
Инверторный полуавтомат INMIG 200 PLUS **

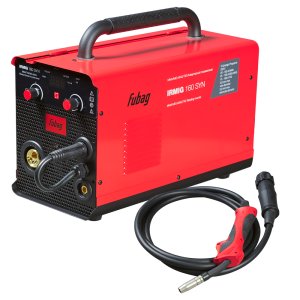

Автоматическая настройка параметров Инверторный полуавтомат INMIG 160*
Инверторы IN 163, IN 203

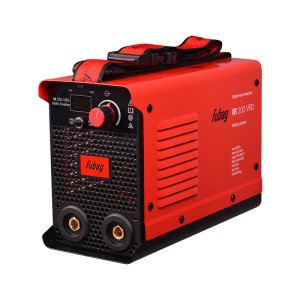

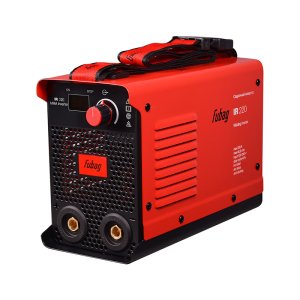

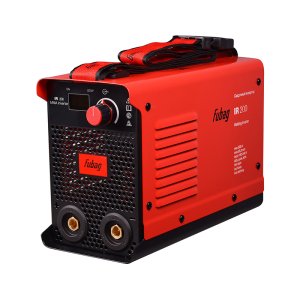

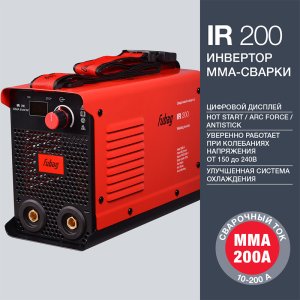

Инверторы IR 140, IR 160, IR 180, IR 200, IR 220
Нет жёстких требований к качеству шва Сварочные полуавтоматы TS MIG 150, 170, 180, 190, 250T, 300 T PRO

* аппараты INMIG также работают в режиме ручной дуговой сварки ММА
** аппарат INMIG 200 PLUS работает в режиме ММА и TIG сварки

ШАГ 1. ПОДКЛЮЧЕНИЕ К СЕТИ


В зависимости от типа Вашего аппарата Вы должны подключить его к однофазной сети 220 В или трехфазной сети 380 В:

2.pngОднофазная сеть 220 В присутствует везде и состоит из 2-х проводов, один из которых является фазой, а второй нейтралью (нулём). В сетевом шнуре аппарата меется и 3-й провод жёлто-зеленого цвета, который является заземлением.

Трехфазная сеть 380 В тоже имеет 2 провода, но оба они являются фазами и поэтому напряжение между ними составляет 380 В. 3-й желто-зеленый провод является заземлением.




Разброс напряжения сети в % – это отклонение сети от стандартного значения (220, 380 В), при котором источник остаётся работоспособным и сохраняет указанные в характеристиках выходные сварочные параметры.

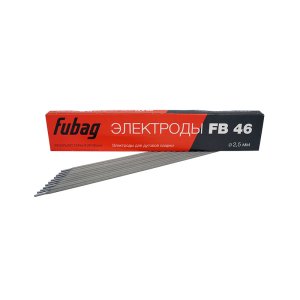

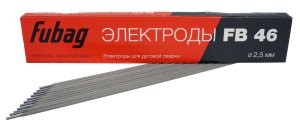

ШАГ 2. ВЫБОР ЭЛЕКТРОДА

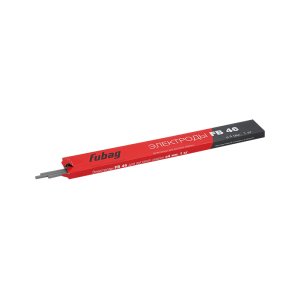

Сварочный электрод состоит из металлического стержня и электро дного покрытия. Металлический стержень электрода должен быть схожим по химическому составу с металлом свариваемых деталей. Выбор диаметра электрода во многом зависит от толщины свариваемого изделия.

В таблице представлены рекомендации для нижнего положения шва.

Толщина металла, ммДиаметр электрода, мм
2 - 31,6 / 2,0
3 - 52,0 / 2,5 / 3,0 / 3,2 / 4,0
5 - 83,0 / 3,2 / 4,0 / 5,0


ШАГ 3. ВЫБОР СВАРОЧНОГО ТОКА

Сварочный ток выбирается в зависимости от диаметра электрода. А выбор диаметра электрода во многом зависит от толщины свариваемого изделия.

Рекомендуются следующие соотношения:

Диаметр электрода, ммСварочный ток, А
1,635 - 60
2,030 - 80
2,550 - 110
3,070 - 130
3,280 - 140
4,0110 - 170
5,0150 - 220


При подборе источника тока в зависимости от применяемого электрода, можно использовать упрощенную формулу: 1 мм диаметра электрода умножается на 35 ÷ 40 А сварочного тока.

Пример: диаметр электрода 3 мм. 3 х (35...40) = 105...120 А, таким образом источник должен иметь максимальный ток не менее 120 А.

Важно: для сварки вертикальных и потолочных швов силу тока уменьшают на 10 – 20 %.


ШАГ 4. ПОДЖИГ СВАРОЧНОЙ ДУГИ И СТАРТ СВАРКИ

Перед зажиганием (возбуждением) дуги следует установить на аппарате необходимую силу сварочного тока, которая зависит от марки электрода, типа сварного соединения, положения шва в пространстве и др.

Зажечь (возбудить) сварочную дугу можно двумя способами:

1. Электрод подводят перпендикулярно к месту начала сварки и после сравнительно легкого прикосновения к изделию отводят вверх. Этот способ называется «зажигание дуги касанием».

2. Второй способ напоминает процесс зажигания спички и называется «зажигание дуги чирканьем».


Необходимо поддерживать зазор по мере выгорания электрода и одновременно перемещать его по горизонтали. Если электрод прилипает, нужно качнуть его из стороны в сторону, оторвать и снова зажечь дугу. Важно добиться навыка получения устойчивой дуги при расстоянии 3-5 мм между электродом и деталью.

Сварка MMA

Международное обозначение ММА – Manual Metal Arc – ручная дуговая сварка штучными электродами с покрытием. Сварочная дуга горит между электродом с покрытием и изделием, оплавляя кромки свариваемых деталей и расплавляя металлический стержень электрода и его покрытие.

При остывании (кристаллизации) расплавленного металла образуется неразъемное соединение – сварной шов. Используется для сварки углеродистых и нержавеющих сталей.



Достоинства:
   - Простота и доступность процесса сварки – «легкий старт» для новичка
   - Высокая экономичность
   - Сварка в любых положениях
   - Отсутствие газовых баллонов

Ограничения:
   - Ограниченная производительность
   - Необходимость удаления шлака с деталей



Сварка MIG/MAG


MIG: Metal Activ Gas – полуавтоматическая сварка в среде активного защитного газа (СО2 100%). Полуавтоматическая MIG/MAG сварка производится на постоянном токе (DC) прямой или обратной полярности (в зависимости от применяемой сварочной проволоки – сплошной или флюсовой). Используется для сварки сталей (в том числе нержавеющих) и алюминиевых сплавов.

MIG: Metal Inert Gas – полуавтоматическая сварка в среде инертного защитного газа (аргона и гелия) или смесях.


Достоинства:
   - Высокая производительность
   - Сварка тонких листов металла

Сварка с газом:
   - Отсутствие шлака
   - Малое количество дыма
   - Сварка с проволокой:
   - Всегда готова к использованию
   - Отсутствие газовых баллонов
   - Идеальна для работы на открытом воздухе

Ограничения:
Сварка с газом:
   - Наличие газового баллона
   - Ограниченное использование на открытом воздухе

Сварка с проволокой:
   - Необходимость удаления шлаков
   - Использование более дорогих расходных материалов


Сварка TIG


Ручная сварка неплавящимися вольфрамовыми электродами в среде защитного газа – аргона. Используется для сварки сталей.


Достоинства:
   - Аккуратный сварной шов
   - Отсутствие брызг
   - Сварка деталей небольшой толщины
   - Легкое управление параметрами дуги

Ограничения:
   - Наличие опыта в сварке
   - Ограниченная производительность
   - Наличие газового баллона
